在军用通讯设备领域，摩托罗拉‘军刀’（Saber）系列对讲机以其卓越的可靠性、坚固的设计和清晰的通讯质量，曾是美国军方及其他多国部队的标志性装备。即使在数字化浪潮席卷的今天，这些经典设备依然是通讯爱好者和收藏家热衷研究的对象。本文将以一次实际的拆解维修过程为线索，深入探讨这款传奇设备的内部构造与常见故障的修复方法。

一、设备背景与外观初检

摩托罗拉军刀对讲机诞生于上世纪80年代末至90年代，专为严苛的战场环境设计。其标志性的黄色机身（也有其他颜色版本）和厚重的结构，无不彰显着军规（MIL-STD）标准的耐用性。在着手维修前，首先进行外观检查：确认外壳无严重裂痕，电池触点是否腐蚀，天线接口是否完好，以及所有物理按键与旋钮的功能是否正常。许多老旧设备的问题往往始于电池漏液造成的腐蚀，这是首要排查点。

二、拆解过程详解

准备工作：需要准备一套精密的防静电工具，包括Torx星形螺丝刀（T6、T8等规格常见于军刀机型）、塑料撬棒、以及防静电腕带。

1. 电池分离与后盖拆卸：移除电池组后，可见后盖由多颗星形螺丝固定。小心拧下所有螺丝，并注意不同位置的螺丝长度可能不同，建议做好标记。

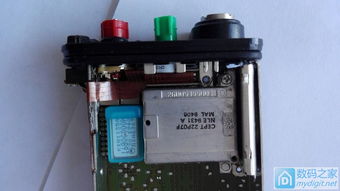

2. 主板与机芯暴露：打开后盖，内部结构便一览无余。其布局紧凑而有序。上层通常是键盘模组与显示屏（部分型号），通过排线与下层的主板相连。小心断开这些排线连接器。
3. 核心主板分离：主板由更多螺丝固定于厚重的金属底盘（兼作散热和屏蔽）上。卸下螺丝后，可轻轻抬起主板。注意主板正面密布着通过屏蔽罩保护的射频与逻辑电路模块。

拆解过程中，能深刻感受到其设计哲学：模块化程度高，大量使用金属屏蔽罩以抵御电磁干扰，关键接口多有防水防尘橡胶圈（虽年久可能老化）。

三、常见故障诊断与维修实例

故障现象：设备无法开机，或开机后无发射/接收。

1. 电源电路检修：这是最常见的故障点。使用万用表检查主板上的电源稳压模块、滤波电容以及保险元件。老设备中，电解电容干涸或漏液是高频问题，需更换为同规格新品。仔细检查所有电源路径上的焊点有无开裂。
2. 射频功放模块检查：军刀对讲机的射频功放模块较为强壮，但长期大功率工作也可能导致损坏或虚焊。目检焊点，必要时可使用热风枪补焊。注意：射频电路维修需要一定的专业知识和仪器（如频谱仪）进行校准。
3. 键盘与触点清洁：因长期使用或存放，键盘硅胶下的金属触点以及主板上的对应触点可能氧化。用无水酒精和棉签仔细清洁，可恢复按键功能。
4. 软件与信道问题：部分军刀机型需依赖专用编程器及软件（如RSS）设置频率与功能。若所有硬件正常但功能紊乱，可能是EEPROM存储数据出错，需连接电脑重新编程。

四、组装、测试与思考

维修完成后，按逆序仔细组装。确保所有屏蔽罩安装到位，螺丝紧固力度均匀。组装后先进行基本功能测试：开机、信道切换、音量调节，然后在合规的业余无线电频率（确保您拥有相应操作资质）下进行简短的收发测试，验证通讯距离与音质。

摩托罗拉军刀对讲机的拆修，不仅是一项技术活动，更是一次对经典军工电子设计的致敬。它代表了那个模拟与数字技术交汇时代，对‘坚固耐用、通信至上’理念的极致追求。如今，维修并保养这些设备，让它们重新响起电波，既是对历史的保存，也是对精湛工程技艺的学习与传承。

（注：操作老旧无线电设备需遵守所在国家/地区的无线电管理法规，切勿在非法频率发射。）
